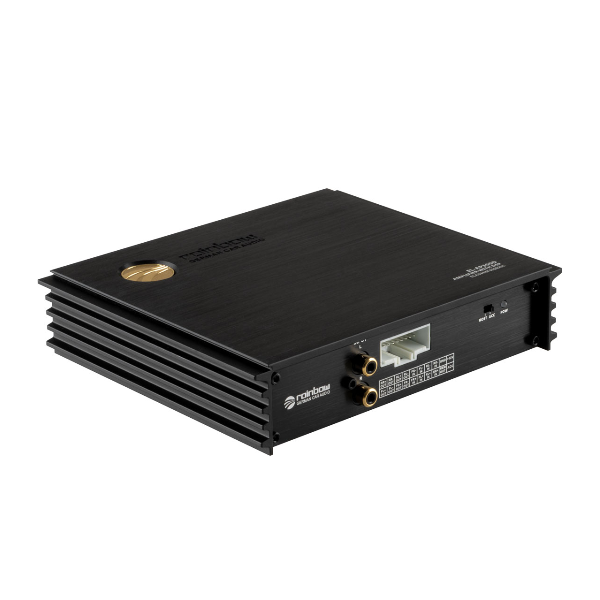

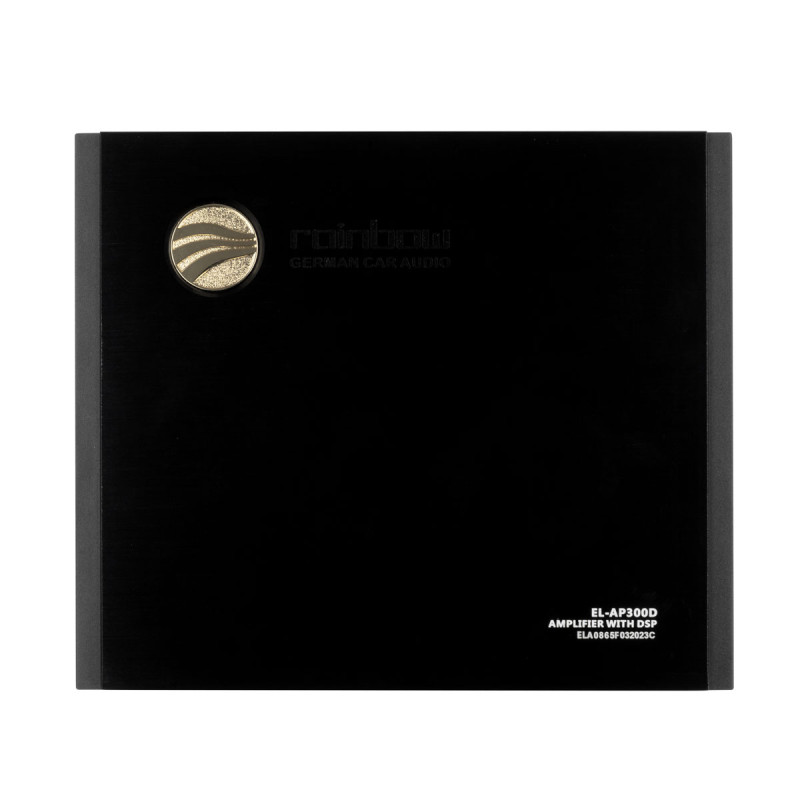

Amplificador Processador de  EL-AP300D EPERINCE LINE

Processador de 6 canais com amplificador de 4 canais para atualizar sistemas de áudio padrão e construir sistemas multibanda de medio porte.

A peculiaridade deste dispositivo é sua ultracompactidade com recursos avançados do Processador de Sinal Digital e da parte de amplificação.

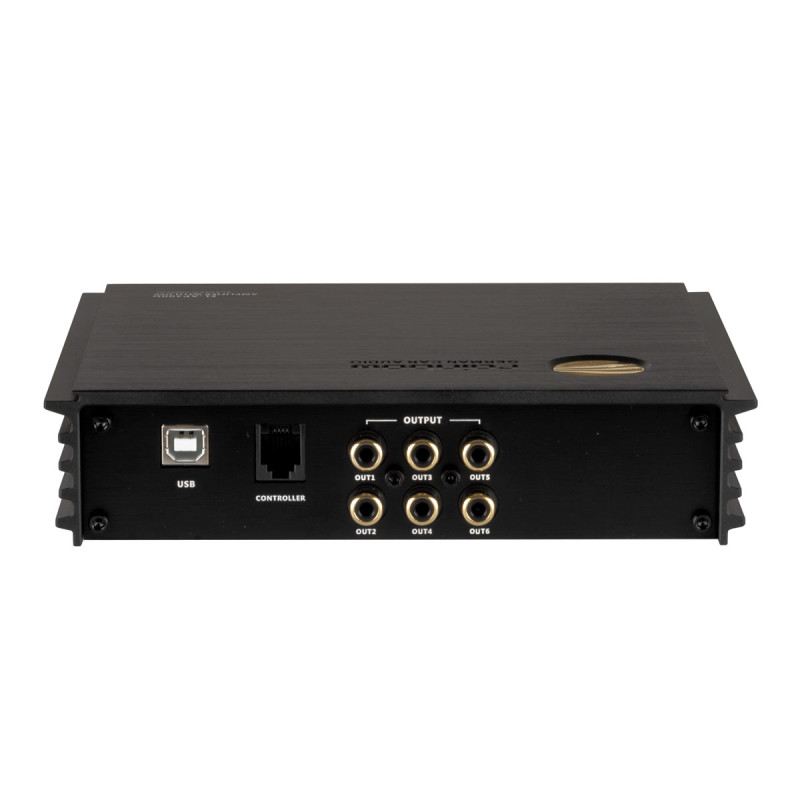

O dispositivo possui 6 canais de pré-amplificador independentes (RCA) para conectar amplificadores externos, 2 entradas lineares (RCA), 4 entradas de alto nível com ativação automática, para conectar sistemas padrão, 4 canais de amplificação de classe D no microcircuito Texas Instruments TPA-3116D. Potência 4x45 W 4 Ohm, o que torna possível projetar sistemas de áudio com amplificação de bandas canal a canal. Por exemplo, 1-2 canais para a seção HF, 3-4 canais para a seção de médio alcance, seção LF de um amplificador de potência externo. Ou, 1-2 canais frontais de 2 bandas, 3-4 canais traseiros, subwoofer de um monobloco externo. Ou seja, com base no EL-AP300D , você pode projetar várias configurações de sistemas de áudio. Seja um sistema padrão ou um sistema de nível Hi-Fi.

O módulo Bluetooth integrado permite a transmissão de conteúdo digital de um smartphone usando o codec SBC e funciona com aplicativos para Android e iOS. Todos esses recursos fazem do EL-AP300D o coração do sistema de som do carro.

Ao usar um smartphone como fonte de som, recomenda-se o uso de um controlador DRC externo (opcional). Com ele, o controle do processador e a reprodução de conteúdo se tornam ergonômicos e seguros.

Com a ajuda de um Processador de Sinal Digital (DSP) completo, é fácil levar o som do sistema padrão a um nível mais alto.

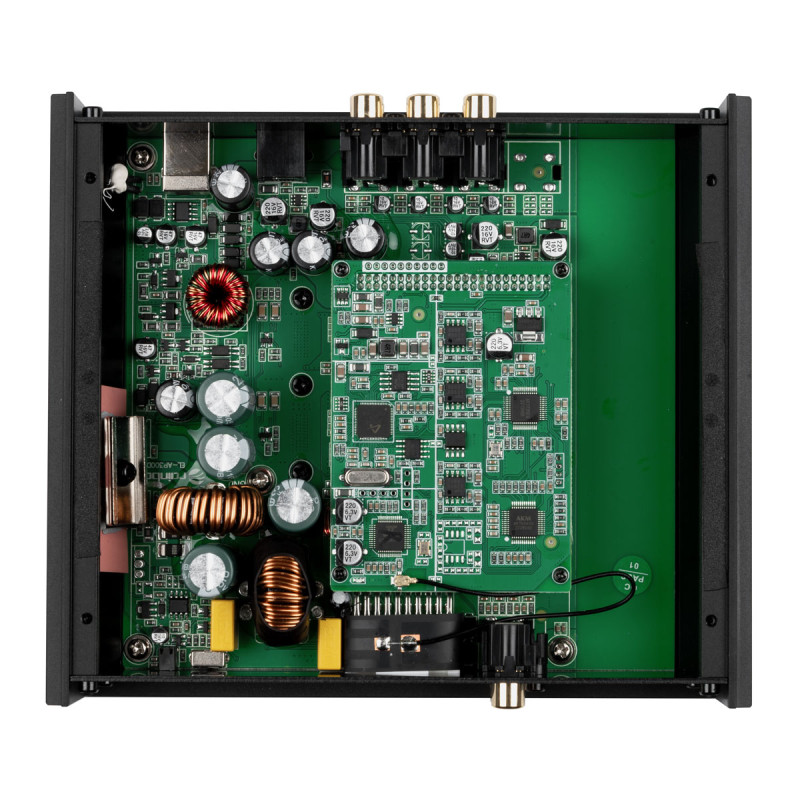

O chip Asahi Kasei AK7604VQ de 28 bits é responsável pelo processamento delicado de sinais digitais, e o irmão mais velho, Asahi Kasei AK7735VQ (DAC de 32 bits, ADC de 24 bits), é responsável pela conversão de sinais digitais para analógicos e analógicos para digitais.

O processador pode ser configurado a partir de aplicativos para Android, iOS e também de um PC com Windows - porta USB Tipo B (cabo de 1,5 m incluído)

Crossover com recursos incrivelmente flexíveis - LPF/HPF/PF/FINCH, 20 - 20000 Hz em passos de 1 Hz, 6 - 48 dB/oitava, com opção de tipo de filtro Linkwitz/Butterworth/Bessel.

O palco sonoro pode ser ajustado pela correção temporal do campo sonoro em cada canal. Atrasos de tempo: 0 - 15 ms / 0 - 519 cm, passo: 0,021 ms.

Há também um ajuste de nível de sinal nos canais e uma inversão de fase de 180°

Para ajustar a resposta de frequência de amplitude (AFR), foi projetado um equalizador paramétrico de 1/3 de oitava – 31 bandas em cada um dos 6 canais. Faixa de 20 a 20.000 Hz com passo de 1 Hz, fator Q de 0,404 a 28,852, nível de -12/0/+12 dB, passo de 0,1 dB.

Além de toda a gama de ferramentas de ajuste, há uma função "Solo". Quando ativada, todos os canais, exceto o selecionado, são desativados. Muito conveniente ao configurar sistemas multicanal.

Para facilitar o ajuste do sinal de entrada, o software do Windows inclui um indicador de corte.

Na seção de mixagem, um recurso interessante é incorporado. O sinal de outras fontes é mixado ao sinal musical principal. Por exemplo, no modo de ouvir música de um smartphone, o sinal de navegação do HU padrão é mixado em alto nível.

Além de todas as vantagens do EL-AP300D, ele é relativamente fácil de integrar em sistemas padrão. O dispositivo é instalado "no vão" entre a unidade principal padrão (amplificador) e os sistemas acústicos (levando em consideração as características de cada marca e modelo de carro).

Características gerais

Tipo

Amplificador do processador

Número de canais DSP

6

Número de canais do amplificador

4

Entradas de alto nível

4

Entradas de linha RCA

2

Saídas de linha RCA

6

Potência RMS 4 Ohm (14,4 V)

4x45 L

Potência MÁXIMA 4 Ohm (14,4 V)

4x70 W

Faixa de frequência

20 - 20000 Hz

Amplitude de saída RCA

5 V (PP)

Ligação automática quando há sinal nas entradas de alto nível

Comer

Sensibilidade de entrada em entradas RCA

6 V (PP)

Sensibilidade de entrada em entradas de alto nível

26 V (PP)

Entrada digital SPDIF

Não

Porta USB para conexão a um PC

USB 2.0 Tipo B

Porta U-Disk

Não

Porta de áudio USB

Não

Bluetooth - módulo integrado

v4.2

Porta para módulo Bluetooth remoto

Não

Transmita conteúdo via Bluetooth

Suporta codec SBC

Configurando e gerenciando Bluetooth

Android, iOS

Configuração e gerenciamento do PC

Windows, cabo USB

Impedância de entrada - entrada de alto nível

18 Ohm

Impedância de entrada - entrada RCA

20 kOhm

Impedância de saída - saídas RCA

51 Ohm

Processador de Sinal

Asahi Kasei AK7604VQ, AK7735VQ

DAC

Chip DSP integrado

ADC

Chip DSP integrado

Amplificadores operacionais

NJM 8065

Chips de amplificador de potência

Texas Instruments TPA-3116D2

Ajustando o nível do sinal de saída

Canal por canal

Deslocador de fase

0 - 180°

Gama de filtros passa-alta e passa-baixa

Canal por canal, 20 - 20000 Hz, passo 1 Hz

Tipo de filtro

Butterworth, Linkwitz-Riley, Bessel

Característica de atenuação

6, 12, 18, 24, 30, 36, 42, 48 dB/oitava.

Atrasos de tempo

Por canal, 0 - 15 ms / 0 - 519 cm, passo - 0,021 ms.

Equalizador

Por canal, 31 bandas, 20 - 20000 Hz com passo de 1 Hz, fator Q 0,404 - 28,852, nível -12/0/+12 dB passo 0,1 dB

Desligamento do sinal

Canal por canal + Modo Solo

Tensão de alimentação

9 - 16 V

Acessórios (opcional)

Controle remoto DRC

Porta do controle remoto (DRC)

Comer

Kit de instalação e conexão

Suportes de montagem, cabo USB 2.0 - 1,5 m, chicote de fios

Dimensões (C x L x A)

178 x 150 x 40 mm

Peso

0,93 kg
